سوپر آلیاژ استیل 520 (آنالیز شیمیایی+کاربرد+ خرید)

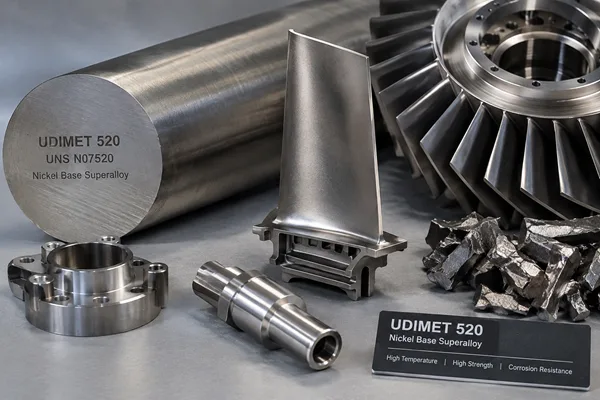

استیل 520 که در منابع فنی با نام UDIMET Alloy 520 شناخته می‌شود، یک سوپرآلیاژ پایه نیکل از نوع رسوب‌ سخت‌ شونده است که برای حفظ استحکام مکانیکی، پایداری ساختاری و مقاومت در برابر اکسیداسیون و خوردگی در دماهای بالا طراحی شده است. این آلیاژ با نام Udimet 520 و شناسه UNS N07520 نیز شناخته می‌شود.

ترکیب کنترل‌شده نیکل(ضایعات نیکل)، کروم، کبالت(ضایعات کبالت)، مولیبدن (مولیبدن چیست)، تیتانیوم، آلومینیوم و تنگستن باعث شده Udimet 520 در شرایطی که فولادهای معمولی و حتی بسیاری از فولادهای آلیاژی توانایی حفظ خواص خود را ندارند، عملکرد مناسبی داشته باشد. کاربرد اصلی این آلیاژ در قطعات داغ توربین‌های گازی، به‌خصوص قطعات مربوط به صنایع هوافضا و توربین‌های گازی زمینی است.

از نظر فنی بهتر است توجه داشته باشیم که Udimet 520 با استنلس استیل‌های معمولی مانند  استیل 304 و استیل 316 تفاوت اساسی دارد و همچنین نام «Inconel 520» برای این گرید دقیق نیست. Udimet و Inconel هر دو از نام‌های تجاری مورد استفاده در خانواده آلیاژهای پایه نیکل هستند، اما هر گرید ترکیب و مشخصات مخصوص خود را دارد.

آلیاژ 520 چیست؟

آلیاژ 520 یک سوپرآلیاژ پایه نیکل-کروم-کبالت است که به وسیله مکانیزم‌های مختلف تقویت می‌شود.

مهم‌ترین مکانیزم تقویت آن، رسوب سختی (Precipitation Hardening) است. در این فرایند، عناصر آلومینیوم و تیتانیوم(ضایعات تیتانیوم) در زمینه آلیاژ به تشکیل فازهای رسوبی کمک می‌کنند و در نتیجه استحکام آلیاژ، به‌ خصوص در دماهای بالا، افزایش پیدا می‌کند.

در کنار آن، عناصری مانند مولیبدن(ضایعات مولیبدن) و تنگستن به استحکام‌دهی محلول جامد کمک می‌کنند و کروم نیز نقش مهمی در مقاومت در برابر اکسیداسیون و خوردگی داغ دارد.

به همین دلیل Udimet 520 ترکیبی از موارد زیر را ارائه می‌دهد:

• استحکام بالا در دمای زیاد

• مقاومت مناسب در برابر اکسیداسیون

• مقاومت در برابر خوردگی داغ

• مقاومت خزشی مناسب

• پایداری ساختاری در دماهای بالا

• قابلیت فورج مناسب

• حفظ خواص مکانیکی در شرایط کاری دشوار

Special Metals محدوده کاربرد توسعه‌یافته این آلیاژ را حدود 760 تا 927 درجه سانتی‌گراد اعلام کرده و کاربرد اصلی آن را پره‌های توربین هواپیما و توربین‌های گازی زمینی عنوان می‌کند.

آنالیز شیمیایی استیل 520

یکی از مهم‌ترین راه‌های تشخیص Udimet 520 از سایر سوپرآلیاژها، بررسی آنالیز شیمیایی آن است.

ترکیب محدودکننده منتشرشده برای UDIMET Alloy 520 به صورت زیر است:

در برخی آنالیزهای واقعی نمونه‌های Udimet 520 نیز مقادیری مانند حدود 18.9 درصد کروم، 11.9 درصد کبالت، 6 درصد مولیبدن، 3.21 درصد تیتانیوم، 2.22 درصد آلومینیوم و 1.05 درصد تنگستن گزارش شده است؛ بنابراین برای خرید ضایعات، اتکا به ظاهر قطعه یا نامی که فروشنده اعلام می‌کند کافی نیست و آنالیز دستگاهی اهمیت زیادی دارد.

عناصر تشکیل‌دهنده Udimet 520 چه نقشی دارند؟

نیکل (Ni)

نیکل عنصر پایه Udimet 520 است و زمینه اصلی آلیاژ را تشکیل می‌دهد. ساختار پایه نیکل امکان حفظ استحکام و پایداری در دماهای بالا را فراهم می‌کند.

کروم (Cr)

کروم به افزایش مقاومت در برابر اکسیداسیون و خوردگی در دمای بالا کمک می‌کند. وجود حدود 18 تا 20 درصد کروم یکی از ویژگی‌های مهم ترکیب Udimet 520 است.

کبالت (Co)

کبالت در استحکام‌دهی محلول جامد و افزایش پایداری فاز تقویت‌کننده نقش دارد.

مولیبدن (Mo)

مولیبدن یکی از عناصر مهم در افزایش استحکام در دمای بالا و بهبود مقاومت در برابر خزش است.

تیتانیوم (Ti) و آلومینیوم (Al)

این دو عنصر در تشکیل فاز تقویت‌کننده گاما پرایم (γ′) نقش بسیار مهمی دارند. همین رسوبات یکی از دلایل اصلی استحکام بالای Udimet 520 در دماهای بالا هستند.

تنگستن (W)

تنگستن باعث تقویت محلول جامد و افزایش استحکام آلیاژ در دمای بالا می‌شود.

کربن و بور

مقادیر کنترل‌شده کربن و بور در بهبود خواص مرزدانه‌ای و پایداری ساختار نقش دارند.

ساختار و ریزساختار Udimet 520

ساختار Udimet 520 را می‌توان به‌صورت ساده شامل یک زمینه گاما (γ) پایه نیکل به همراه رسوبات گاما پرایم (γ′) و فازهای کاربیدی توضیح داد.

زمینه γ یک ساختار محلول جامد بر پایه نیکل است که عناصر آلیاژی مختلف در آن حل شده‌اند.

در مرحله پیرسازی، ترکیب تیتانیوم و آلومینیوم باعث تشکیل رسوبات γ′ می‌شود. این رسوبات حرکت نابجایی‌ها را محدود کرده و به افزایش استحکام، به‌خصوص در دمای بالا، کمک می‌کنند.

کربن نیز می‌تواند در تشکیل کاربیدها نقش داشته باشد و حضور بور به پایداری مرزدانه‌ها کمک می‌کند.

بنابراین عملکرد Udimet 520 تنها به درصد بالای نیکل مربوط نیست؛ بلکه ترکیب دقیق عناصر و عملیات حرارتی در ایجاد ریزساختار مناسب این آلیاژ اهمیت زیادی دارد.

مهم‌ترین خواص استیل 520

Udimet 520 برای محیط‌هایی طراحی شده که قطعه باید همزمان در برابر حرارت، تنش مکانیکی و اکسیداسیون مقاومت داشته باشد.

مهم‌ترین ویژگی‌های آن عبارتند از:

• مقاومت مکانیکی بالا در دمای بالا

• مقاومت مناسب در برابر خزش

• مقاومت در برابر اکسیداسیون

• مقاومت در برابر خوردگی داغ

• پایداری ساختاری مناسب

• قابلیت فورج مناسب

• قابلیت استفاده در قطعات توربین

• حفظ استحکام در دماهای بالا

بر اساس داده‌های Special Metals، استحکام گسیختگی 1000 ساعته آلیاژ پیرسخت‌شده در دماهای 649، 704، 760، 816 و 871 درجه سانتی‌گراد به‌ترتیب حدود 585، 475، 345، 230 و 150 مگاپاسکال گزارش شده است.

چگالی این آلیاژ نیز حدود 8.21 گرم بر سانتی‌متر مکعب و محدوده ذوب آن حدود 1260 تا 1405 درجه سانتی‌گراد گزارش شده است.

کاربردهای استیل 520

مهم‌ترین دلیل استفاده از Udimet 520، توانایی آن در کارکرد طولانی‌مدت در شرایط دمایی و مکانیکی دشوار است.

1. پره توربین گازی

یکی از مهم‌ترین کاربردهای این آلیاژ، ساخت پره‌های توربین گازی است. پره‌های توربین در معرض دمای زیاد، تنش مکانیکی و اکسیداسیون قرار دارند و به همین دلیل استفاده از سوپرآلیاژهای پایه نیکل در این بخش اهمیت زیادی دارد.

2. صنایع هوافضا

Udimet 520 در قطعات مرتبط با موتورهای هواپیما و سامانه‌های توربین گازی کاربرد دارد.

3. توربین‌های گازی زمینی

این آلیاژ در برخی قطعات توربین‌های مورد استفاده در نیروگاه‌ها و تجهیزات تولید توان نیز کاربرد دارد.

4. قطعات دما بالا

هر جا که یک قطعه باید در دمای بالا استحکام و پایداری خود را حفظ کند، سوپرآلیاژهای پایه نیکل می‌توانند گزینه مناسبی باشند.

5. قطعات فورج‌شده

محصول استاندارد Udimet 520 در منابع Special Metals به‌صورت Forging Bar معرفی شده است؛ بنابراین بخش قابل توجهی از کاربردهای آن به قطعات فورج‌شده و قطعات مهندسی با عملکرد بالا مربوط می‌شود.

انواع و شکل‌های Udimet 520

Udimet 520 را نباید مانند استیل‌های تجاری 304 یا 316 صرفاً بر اساس شکل ظاهری دسته‌بندی کرد. این آلیاژ ممکن است در قالب مواد اولیه و قطعات صنعتی مختلف مشاهده شود.

از جمله:

• میلگرد و بار فورج‌شده

• قطعات فورج

• قطعات توربین

• قطعات برش‌خورده از تجهیزات صنعتی

• قطعات ماشین‌کاری‌شده

• ضایعات حاصل از تولید قطعات هوافضا

• ضایعات حاصل از تعمیر و تعویض قطعات توربین

• براده و تراشه ماشین‌کاری

• قطعات مستعمل و خارج‌شده از سرویس

البته شکل عرضه و استاندارد محصول به سازنده و مشخصات سفارش بستگی دارد و در دیتاشیت اصلی Special Metals، Forging Bar به عنوان شکل استاندارد محصول ذکر شده است.

تفاوت Udimet 520 با Inconel چیست؟

یکی از اشتباهات رایج در بازار، استفاده از عبارت‌هایی مانند اینکونل 520 برای Udimet 520 است.

از نظر تجاری و فنی، Udimet 520 یک گرید مستقل از خانواده سوپرآلیاژهای پایه نیکل است و نباید آن را به‌عنوان یک گرید Inconel معرفی کرد.

اینکونل(خریدار اینکونل)نیز نام خانواده‌ای از آلیاژهای پایه نیکل است و گریدهای مختلف آن مانند Inconel 600، 625، 718 و 617 ترکیب و خواص متفاوتی دارند.

بنابراین اگر قطعه‌ای با عنوان «Inconel 520» برای فروش یا خرید ارائه شود، بهتر است قبل از معامله، شماره گرید، استاندارد، گواهی متریال و به‌خصوص آنالیز شیمیایی بررسی شود.

خریدار استیل 520

با توجه به ارزش بالای عناصر آلیاژی موجود در Udimet 520، ضایعات این آلیاژ می‌تواند برای مراکز فعال در خرید و بازیافت سوپرآلیاژها ارزش قابل توجهی داشته باشد.

خریدار استیل 520 باید بتواند این آلیاژ را از استیل‌های معمولی و سایر سوپرآلیاژهای پایه نیکل تشخیص دهد.

در زمان خرید ضایعات Udimet 520 موارد زیر اهمیت زیادی دارند:

• تشخیص صحیح گرید

• بررسی آنالیز شیمیایی

• تفکیک بار از سایر آلیاژها

• جلوگیری از مخلوط شدن با استیل 304، 316 و سایر آلیاژهای نیکل

• بررسی شکل و سابقه مصرف قطعه

• بررسی میزان ناخالصی

• تعیین وزن دقیق

• تعیین قیمت بر اساس ترکیب واقعی آلیاژ

به همین دلیل در معاملات با حجم بالا، آنالیز XRF یا روش مناسب آزمایشگاهی می‌تواند نقش مهمی در شناسایی ترکیب فلزی داشته باشد.

خرید ضایعات Udimet 520

ضایعات Udimet 520 ممکن است از صنایع مختلفی به دست بیاید؛ اما به دلیل کاربرد تخصصی این آلیاژ، بسیاری از قطعات آن از تجهیزات و فرایندهای صنعتی با ارزش بالا به وجود می‌آیند.

برای نمونه:

• قطعات فرسوده توربین

• قطعات تعویض‌شده موتورهای توربینی

• ضایعات تولید قطعات فورج

• ضایعات ماشین‌کاری

• قطعات خارج از استاندارد تولید

• براده و تراشه Udimet 520

• قطعاتی که به دلیل شکست یا فرسودگی از خط تولید خارج شده‌اند

در چنین مواردی بهتر است بار Udimet 520 قبل از اختلاط با سایر فلزات، جداگانه نگهداری و آنالیز شود.برای مشاهده لیست کامل قیمت ضایعات استیل بر حسب کیلوگرم کلیک کنید.

خریدار اینکونل 520؛ یک نکته مهم

اگر هدف شما پیدا کردن خریدار اینکونل 520 است، باید هنگام جستجو و معامله توجه داشته باشید که اصطلاح «Inconel 520» از نظر نام‌گذاری دقیق نیست و احتمال دارد فروشنده یا خریدار در واقع منظورش Udimet 520 / UNS N07520 باشد.

بنابراین برای جلوگیری از اشتباه در قیمت‌گذاری، بهتر است مشخصات زیر از فروشنده دریافت شود:

نام آلیاژ: UDIMET Alloy 520
شماره UNS: N07520
پایه آلیاژ: نیکل
نوع: سوپرآلیاژ رسوب‌سخت‌شونده
استاندارد/مشخصات اصلی: PDS 15125A1

این اطلاعات از نظر خرید ضایعات بسیار مهم‌تر از عنوانی است که در بازار روی بار گذاشته می‌شود.

قیمت ضایعات استیل 520 چگونه تعیین می‌شود؟

قیمت Udimet 520 را نمی‌توان صرفاً با مشاهده ظاهر یا وزن قطعه مشخص کرد.

مهم‌ترین عوامل تأثیرگذار عبارتند از:

1. درصد نیکل

2. درصد کبالت

3. مولیبدن

4. کروم

5. تیتانیوم

6. تنگستن

7. میزان خلوص و ناخالصی

8. شکل ضایعات

9. حجم بار

10. امکان تفکیک و بازیافت

11. نتیجه آنالیز شیمیایی

12. وضعیت بازار عناصر آلیاژی

به‌خصوص در Udimet 520، وجود عناصر ارزشمندی مانند نیکل، کبالت، مولیبدن و تنگستن باعث می‌شود که تشخیص صحیح آلیاژ در زمان خرید اهمیت زیادی داشته باشد.

چگونه Udimet 520 را از روی ظاهر تشخیص دهیم؟

تشخیص قطعی Udimet 520 فقط با نگاه کردن به ظاهر امکان‌پذیر نیست.

رنگ، شکل، وزن و ظاهر قطعه می‌توانند برای یک بررسی اولیه مفید باشند، اما برای معامله حرفه‌ای کافی نیستند.

حتی تست آهنربا نیز نمی‌تواند به تنهایی Udimet 520 را شناسایی کند.

روش مطمئن‌تر، بررسی اسناد متریال و انجام آنالیز شیمیایی است.

این موضوع به‌خصوص زمانی اهمیت پیدا می‌کند که یک بار ضایعات شامل چند نوع سوپرآلیاژ، استیل یا آلیاژ نیکل باشد.

چرا ضایعات Udimet 520 ارزشمند است؟

برخلاف ضایعات آهنی معمولی، در ضایعات سوپرآلیاژی ارزش فلز تنها به وزن آن وابسته نیست.

در Udimet 520، عناصر آلیاژی مانند:

نیکل + کروم + کبالت + مولیبدن + تیتانیوم + آلومینیوم + تنگستن

بخش مهمی از ارزش متریال را تشکیل می‌دهند.

به همین دلیل تفکیک صحیح این آلیاژ از سایر ضایعات می‌تواند روی ارزش نهایی بار تأثیر مستقیم داشته باشد.

جمع‌بندی

Udimet 520 یا Alloy 520 با شماره UNS N07520 یک سوپرآلیاژ پایه نیکل و رسوب‌ سخت‌ شونده است که برای عملکرد در دماهای بالا توسعه یافته است. ترکیب نیکل، کروم، کبالت، مولیبدن، تیتانیوم، آلومینیوم و تنگستن باعث شده این آلیاژ از استحکام، مقاومت به اکسیداسیون و پایداری مناسبی در شرایط سخت کاری برخوردار باشد.

مهم‌ترین کاربرد Udimet 520 در پره‌ها و قطعات توربین‌های گازی هوافضایی و زمینی است. این آلیاژ در محدوده دمایی حدود 760 تا 927 درجه سانتی‌گراد برای کاربردهای دما بالا توسعه داده شده است.

اگر قصد فروش ضایعات Udimet 520، خرید استیل 520 یا شناسایی یک قطعه مشکوک به Udimet 520 را دارید، بهتر است قبل از تعیین قیمت، ترکیب شیمیایی آن بررسی شود. همچنین برای داشتن یک معامله کاملا شفاف با یک مجموعه معتبر مانند استیل شرکا با اطمینان و اعتماد کامل ارتباط برقرار کنید.
